Thermographie Infrarouge Bâtiment

Les déperditions thermiques génèrent des coûts énergétiques très important. Il convient donc dans un premier temps de les localiser le plus précisément possible, puis dans un second temps vous donner des conseils et préconisations afin de vous aider à résoudre vos problèmes.

La Société ATICE est une société indépendante, professionnelle de la thermographie et équipée de matériel haut de gamme B 360 de Flir système.

N’hésitez pas : Contactez nous !

Les exemples suivants vous permettront de vous faire une idée sur l’utilisation et l’intérêt de la thermographie infrarouge dans le bâtiment.

Manque d'isolation

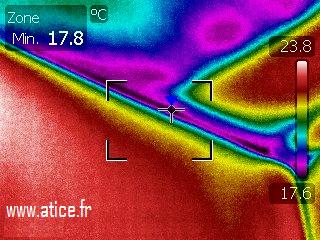

  • Ici nous avons découvert un manque d'isolation, "visible de l'intérieur" au niveau du plafond dans une construction "neuve": les couleurs violettes mettent en évidence un défaut d'isolant.

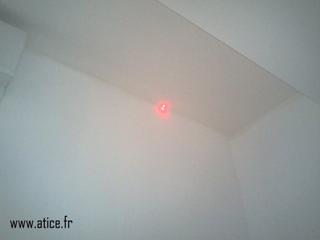

Le point laser sur la photo numérique situe le point le plus sensible.

Conclusion :

Nous pouvons comparer ce type de défaut à une fenêtre qui serait laissée ouverte en permanence.

Une consommation excessive, un inconfort et un risque d'apparition de problème d'humidité, moisissures... (À plus long terme il y aura une dégradation du bâti).

Suite à ce constat et afin d'éviter tous ces désagréments futurs, le constructeur a fait le nécessaire afin que la maison réponde aux attentes réelles des propriétaires.

Ce constat n'est pas malheureusement pas isolé, aujourd’hui cette technique bien utilisée apporte les preuves d'un manque de respect des règles de l'art de la pose de l'isolation. N’hésitez-plus  Contactez nous !

Manque d'isolation

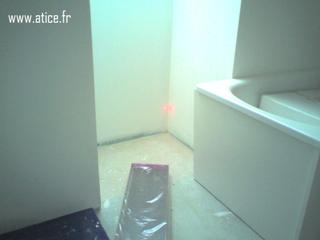

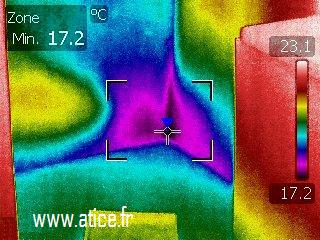

  • Nous pouvons voir nettement le manque d'isolant sur cette partie du mur, visible de l'intérieur au niveau de l'angle inférieur (point laser sur photo numérique).

Les conséquences sont désastreuses car en plus d'une dépense énergétique supplémentaire, un inconfort certain se fait sentir. Ainsi, systématiquement, des problèmes d'humidité, de moisissures et finalement de dégradation du bâti apparaissent.

Ce type de contrôle révèle une mauvaise mise en œuvre des produits. Ici comme précédemment le constructeur a refait les travaux à sa charge.

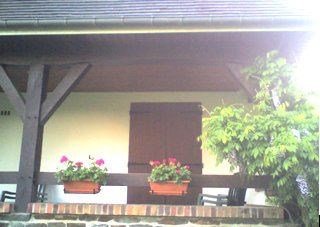

Localisation de pont thermique



  •

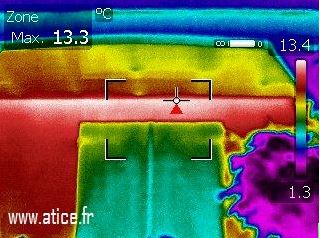

  • Sur ce cliché un important pont thermique a été localisé, pour indication la température extérieure prise à 05h45 était de 3°C, ici nous pouvons voir que la zone en blanc se situe à 13.3 °C.

Une différence de 10°C ! le mur lui est 8°C ce qui représente également une déperdition thermique également très importante.

Ici certaines préconisations ont été suggérées afin de répondre aux vœux du propriétaire, de garder le bâti en bon état, de limiter les travaux et d'apporter des solutions les plus adaptés aux économies d'énergie et d'augmenter le confort.

 Localisation d'une tuyauterie sous rampant extérieur

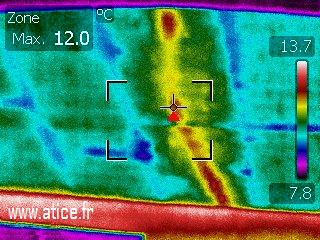

En plus du problème de pont thermique en rouge nous pouvons clairement localiser une ligne (cliché de gauche point laser indiquant le point central de la tuyauterie) et cliché de droite couleur rouge et jaune indiquant la zone de déperdition thermique), cette tuyauterie qui alimente l'étage supérieur n'est pas du tout isolée. La préconisation logique est d'isoler toute la tuyauterie avec du matériel adéquat et de respecter scrupuleusement la pose de cette isolant.

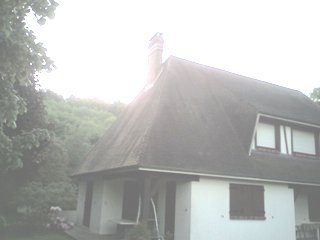

Localisation de défaut d'isolation d'une toiture

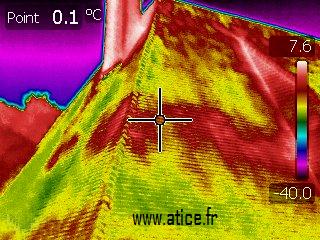

Sur ce cliché les zones en rouge représentent des déperditions thermiques, elles sont impressionnantes. Après une visite à l'intérieur des conseils et préconisations ont été apporté.

  •    Thermographie infrarouge

Système qui permet de localiser précisément les déperditions thermiques ...

La thermographie est particulièrement recommandée à toutes personnes voulant connaître "visuellement " l'isolation de leur bien. (intérieur et extérieur)

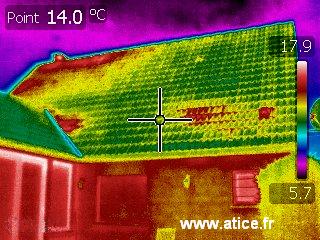

IR_deperdition toiture.jpg

Sur ce cliché les zones rouge au niveau de la toiture révèle précisément d'importante déperditions thermiques.

  • Prescripteur: Professionnels du bâtiments, Entreprises, Industrie, Villes, Communes, Organismes bailleurs, Propriétaire ou locataire ...
  • Domaines de la Quanlité Sécurité Environnement, la Société ATICE vous sera d'une aide précieuse dans les localisations précises et les préconisations à apporter pour résoudre les problèmes thermiques, pont thermique isolation humidité.
  • Cette expertise thermique est incontournable pour toute analyse concrète avant et après travaux.
  • Rapport comprenant les clichés thermiques et numérique de qualité, commentaires, conseils et préconisations seront donnés pour améliorer et résoudre au mieux les anomalies détectées.
  • Matériels de contrôle : Appareils de thermographie infrarouge de haute résolution "B360 de Flir systèmes". logiciel d'analyse thermique "flir report".  humiditest de Protimeter, caméra d'inspection.
  • Pour un travail de qualité n'hésitez pas  Contactez nous !

immeuble

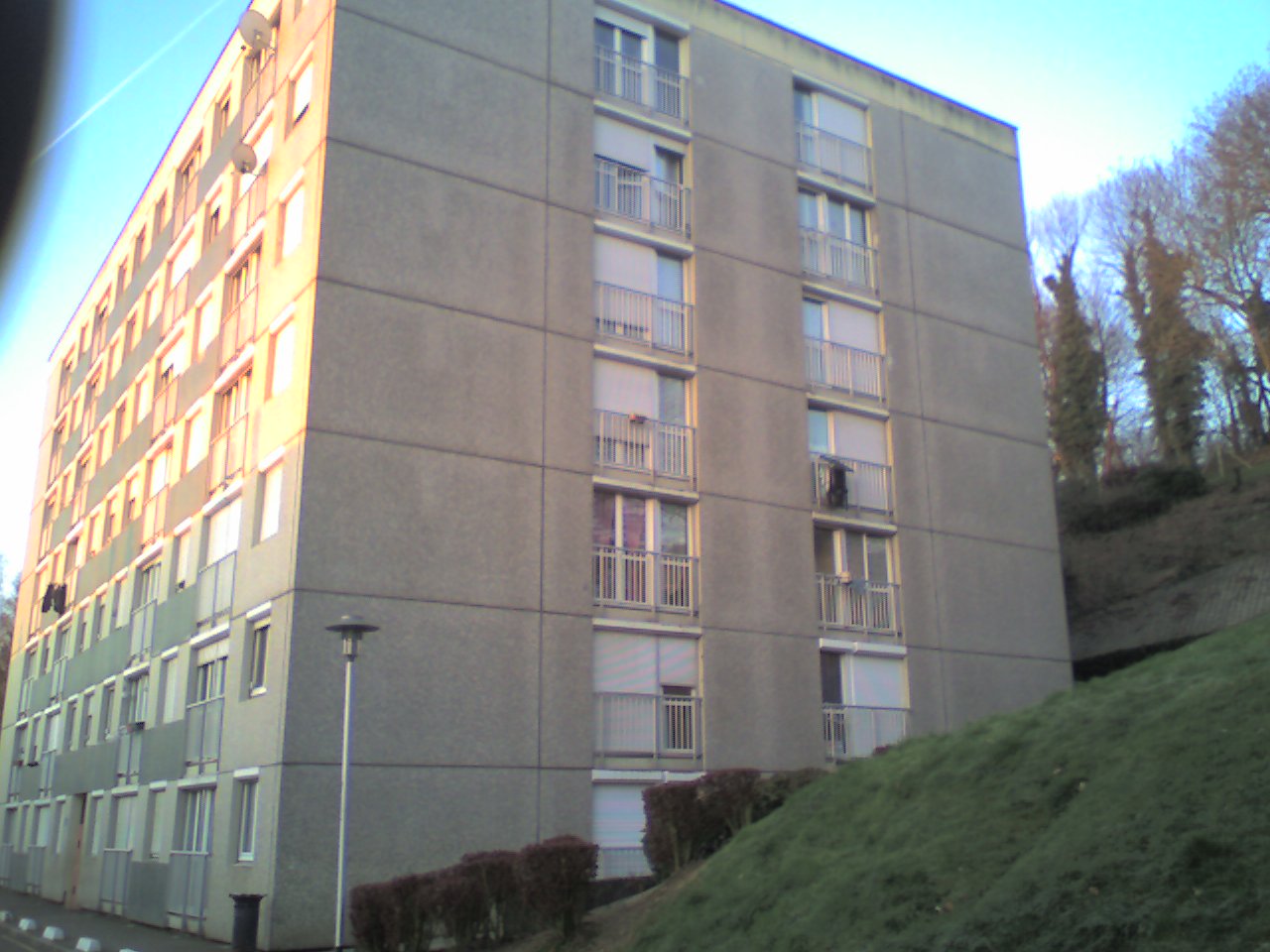

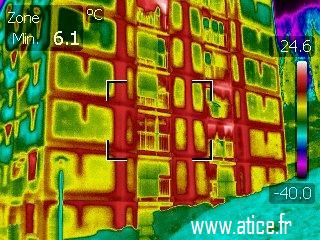

 Contrôle d'une façade d'un immeuble : à droite les zones rouges représentent des déperditions thermiques "pont thermique", sur cet immeuble elles sont très importantes. Un contrôle "extérieur et intérieur" a été effectué, la présence de déperditions thermiques et d'humidité ont révélé une insuffisance dans le système de ventilation, d'aération et d'isolation.

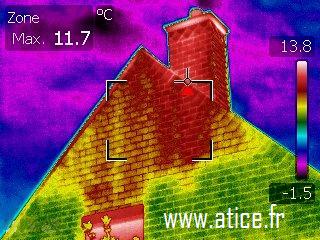

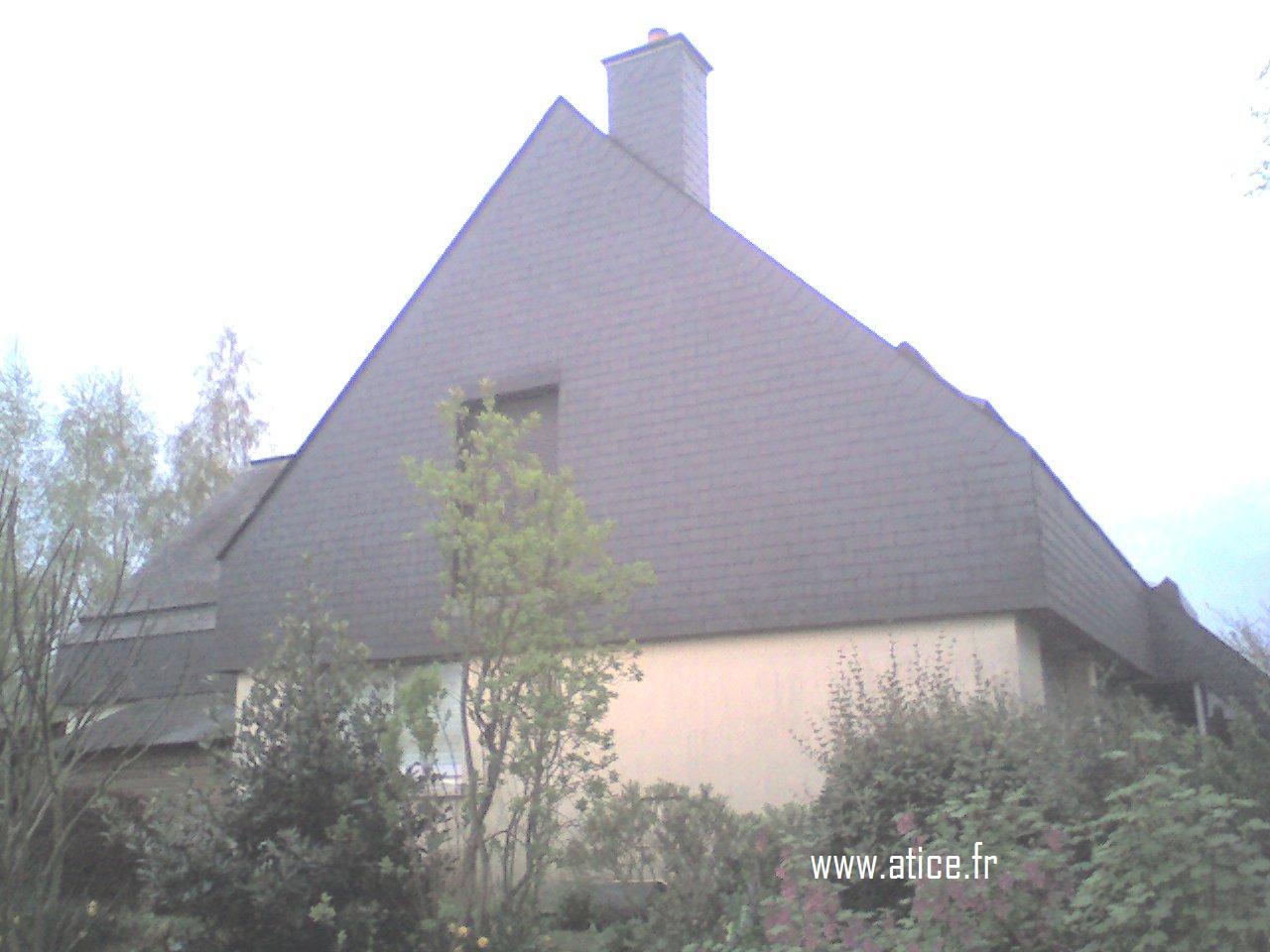

  •  Pignon d'une maison

A droite cliché thermique mettant en évidence les déperditions

Ce contrôle par une thermographie de "qualité" de la maison (intérieur et extérieur) a permis de connaître réellement l'état général de l'isolation de la maison. Des préconisations et conseils ont été donné afin d'améliorer efficacement la qualité thermique du bien "économie d'énergie et augmentation du confort".


  • Localisation précise de problèmes d humidité

Sur le cliché de droite les zones de couleurs violettes représentent des problèmes d'humidité, la localisation précise de ces zones permettent d'avoir une réelle approche de l'ampleur des dégâts. Nous pouvons vous proposer des solutions afin de résoudre durablement ces problèmes. il est bon de rappeler que la présence d'humidité excessive peut engendrer divers problèmes : d'ordres sanitaires, de dégradations des supports et bâtis. Dans un objectif préventif nous conseillons aux organismes bailleurs, entreprises, propriétaires ... de faire une expertise thermique régulière de leur bâtiment.





Comme vous avez pu le voir avec ces différents exemples, la société ATICE offre une excellente qualité de service.

 Nous pouvons vous aider:

A localiser un nombre important de problèmes invisible à l'œil.

Liste non exhaustive de défauts détectables par thermographie infrarouge liés au bâtiment

 ISOLATION

  • Détection de l’absence d'isolants
  • Détection des ponts thermiques
  • Localisation des infiltrations d'air
  • Relevé précis des températures surfaciques
  • Localisation des défauts d'isolation de l'enveloppe externe
  • Localisation des défauts d'isolation interne de l'habitation
  • Localisation des zones humides

SANITAIRE

  • Localisation des fuites de tuyauteries
  • Localisation des problèmes d'humidité (moisissures allergènes)
  • Localisation des absences de protection thermique sur tuyauterie

ÉLECTRICITÉ

  • Détection des appareils en surchauffe
  • Détection d'élément électrique (contacteur, fusible etc ...)

INFILTRATION

  • Possibilité de détecter les trajets des infiltrations
  • Détection des infiltrations sur toiture terrasse

DIVERS

  • Vérification du bon fonctionnement de vos radiateurs
  • Localisation de déperditions tuyauterie (problème de calorifugeage)
  • Localisation dans le domaine du froid (ventilation, climatisation)
  • Vérification de la bonne étanchéité dans le domaine du froid (frigo)
  • Possibilité de localiser les conduites souterraines
  • Visibilité et localisation de la sous structure (montant métallique)

:

Pour avoir un aperçu réel de vos biens et pour un travail vraiment sérieux !

Quelques informations concernant les qualités du produit isolant le plus adapté à vos besoins.

Voici quelques éléments qui vous permettront de choisir un produit de qualité :

Vérifier :

  • La valeur isolante lambda « exemple 0.04 ou inférieure est très correcte »
  • La compression ou / et la diminution de son épaisseur dans le temps apporte une perte très importante du pouvoir isolant, il faut prendre cet élément en priorité dans votre choix.
  • le déphasage : donnée très peu explicité par les vendeurs d'isolant. Prendre un déphasage le plus important afin de vous assurer un confort. Exemple laine de verre 4 heures / ouate de cellulose 10 heures.
  • Le comportement au feu
  • La toxicité
  • La perméabilité à la vapeur d'eau : il faut une bonne perméabilité à la vapeur d'eau "élément essentiel"
  • La capacité d'absorption d'eau "également il faut que le produit ai une bonne capacité d'absorption et restitution d'eau"
  • Le pouvoir insonorisant du produit

Et bien entendu le prix

Contactez nous !
